ร่องกับแบริ่งบอลร่องลึก: ความแตกต่างที่สำคัญและแอปพลิเคชัน

I. บทนำ

A. กำหนดลูกปืนลูกบอลร่องร่องและลึกสั้น ๆ

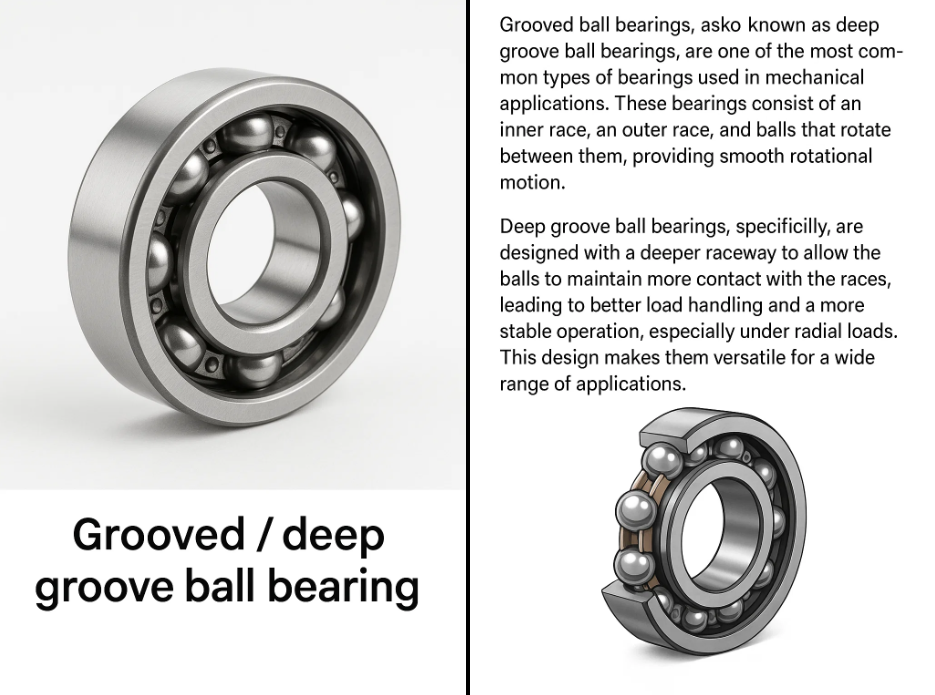

ตลับลูกปืนร่อง หรือที่รู้จักกันในชื่อแบริ่งบอลร่องลึกเป็นหนึ่งในแบริ่งที่ใช้กันมากที่สุดที่ใช้ในการใช้งานเชิงกล ตลับลูกปืนเหล่านี้ประกอบด้วยการแข่งขันภายในการแข่งขันด้านนอกและลูกบอลที่หมุนระหว่างพวกเขาให้การเคลื่อนไหวการหมุนที่ราบรื่น “ ร่อง” หมายถึงสนามแข่งที่ลึกกว่าในการออกแบบที่ช่วยรองรับโหลดที่สูงขึ้นและให้การเคลื่อนไหวที่ราบรื่นขึ้น

โดยเฉพาะอย่างยิ่งแบริ่งบอลร่องลึกได้รับการออกแบบด้วยสนามแข่งที่ลึกกว่าเพื่อให้ลูกบอลสามารถติดต่อกับการแข่งขันได้มากขึ้นนำไปสู่การจัดการโหลดที่ดีขึ้นและการทำงานที่มั่นคงยิ่งขึ้นโดยเฉพาะอย่างยิ่งภายใต้โหลดรัศมี การออกแบบนี้ทำให้พวกเขามีความหลากหลายสำหรับแอพพลิเคชั่นที่หลากหลาย

B. เน้นความสำคัญของการทำความเข้าใจความแตกต่างของพวกเขา

การทำความเข้าใจความแตกต่างระหว่างตลับลูกปืนลูกบอลร่อง (ร่องลึก) และประเภทอื่น ๆ เช่นตลับลูกปืนลูกกลิ้งทรงกระบอกเป็นสิ่งสำคัญสำหรับการเลือกแบริ่งที่เหมาะสมสำหรับการใช้งานเฉพาะ การเลือกประเภทแบริ่งที่เหมาะสมสามารถมีผลต่อประสิทธิภาพการยืนยาวและประสิทธิภาพในเครื่องจักรตั้งแต่การทำงานความเร็วสูงในมอเตอร์ไฟฟ้าไปจนถึงการใช้งานหนักในเครื่องจักร ด้วยการตระหนักถึงข้อดีและข้อ จำกัด เฉพาะของแต่ละประเภทวิศวกรสามารถทำการตัดสินใจที่มีข้อมูลมากขึ้นซึ่งนำไปสู่ความน่าเชื่อถือและความคุ้มค่าของการออกแบบของพวกเขา

ii. ตลับลูกปืนร่องลึก

A. อธิบายการออกแบบและโครงสร้าง

ตลับลูกปืนลูกปืนลึกเป็นหนึ่งในการออกแบบแบริ่งที่ง่ายที่สุดและหลากหลายที่สุด โครงสร้างพื้นฐานของพวกเขาประกอบด้วยสามองค์ประกอบหลัก-

1. การแข่งขันภายใน - วงแหวนด้านในซึ่งพอดีกับเพลา
2. การแข่งขันรอบนอก - วงแหวนด้านนอกซึ่งพอดีกับที่อยู่อาศัย
3. ลูกบอล - ชุดเหล็กหรือลูกเซรามิกที่ม้วนระหว่างเผ่าพันธุ์ด้านในและภายนอก

สนามแข่ง (ร่อง) ในตลับลูกปืนลูกร่องลึกได้รับการออกแบบให้ลึกกว่าตลับลูกปืนลูกบอลมาตรฐาน ร่องที่ลึกกว่านี้ช่วยให้การติดต่อระหว่างลูกบอลและการแข่งขันมากขึ้นซึ่งจะเพิ่มความสามารถในการโหลดและปรับปรุงความเสถียร ร่องมักจะเป็นวงกลมซึ่งจะช่วยลดแรงเสียดทานในระหว่างการหมุน

โดยทั่วไปแล้วตลับลูกปืนลูกปืนร่องลึกมักจะป้องกันหรือปิดผนึกเพื่อป้องกันลูกบอลจากสิ่งสกปรกความชื้นและสารปนเปื้อนอื่น ๆ เพื่อให้มั่นใจถึงประสิทธิภาพที่ยาวนาน พวกเขามีขนาดต่าง ๆ โดยทั่วไปคือความหลากหลายแถวเดียวแม้ว่าจะมีการออกแบบสองแถวและสามแถว

B. อภิปรายความสามารถในการโหลด (เรเดียลและแกน)

ความสามารถในการโหลดของตลับลูกปืนร่องลึกส่วนใหญ่เป็นรัศมี แต่ยังรวมถึงความสามารถในการจัดการโหลดตามแนวแกน (แรงขับ)

• ความสามารถในการโหลดรัศมี - นี่คือความสามารถของแบริ่งเพื่อรองรับโหลดที่ตั้งฉากกับเพลา ตลับลูกปืนร่องลึกมีความสามารถในการโหลดรัศมีที่ดีสำหรับขนาดของพวกเขาและสามารถจัดการโหลดรัศมีปานกลางได้อย่างง่ายดาย ความสามารถในการโหลดรัศมีมักจะสูงขึ้นเมื่อแบริ่งถูกออกแบบมาด้วยขนาดลูกที่ใหญ่กว่า

• ความสามารถในการโหลดตามแนวแกน - ซึ่งแตกต่างจากตลับลูกปืนที่สัมผัสเชิงมุม, ลูกปืนร่องลึกสามารถจัดการกับโหลดตามแนวแกนได้ (โหลดขนานกับเพลา) แต่ความจุค่อนข้างต่ำกว่า ความสามารถในการโหลดตามแนวแกนนั้นมี จำกัด เนื่องจากลูกบอลไม่ได้สัมผัสโดยตรงกับการแข่งขันในมุมที่เฉพาะเจาะจงเช่นเดียวกับในการออกแบบการสัมผัสเชิงมุม

การเปรียบเทียบความสามารถในการโหลด (ตัวอย่าง)-

C. การใช้งานทั่วไป (มอเตอร์ไฟฟ้าปั๊ม)

แบริ่งลูกบอลร่องลึกถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานที่หลากหลายเนื่องจากความเก่งกาจ แอปพลิเคชันทั่วไปบางอย่างรวมถึง-

• มอเตอร์ไฟฟ้า : ความเก่งกาจและความสามารถในการจัดการทั้งโหลดรัศมีและแนวแกนทำให้ตลับลูกปืนลูกร่องลึกเหมาะสำหรับมอเตอร์ไฟฟ้าซึ่งต้องใช้การทำงานที่ราบรื่นและต่อเนื่อง
• เครื่องสูบน้ำ : ในปั๊มแรงเหวี่ยงตลับลูกปืนร่องลึกรองรับเพลาหมุนในขณะที่จัดการโหลดตามแนวแกนและรัศมีปานกลาง
• เครื่องใช้ในครัวเรือน : แฟน ๆ เครื่องซักผ้าและเครื่องใช้อื่น ๆ ที่ต้องใช้การหมุนอย่างราบรื่นยังได้รับประโยชน์จากลักษณะของตลับลูกปืนร่องลึก
• แอปพลิเคชันยานยนต์ : เครื่องกำเนิดไฟฟ้ากระแสสลับล้อและชิ้นส่วนหมุนอื่น ๆ ในยานพาหนะมักจะพึ่งพาตลับลูกปืนร่องลึกเพื่อความน่าเชื่อถือ

D. ข้อดี: ความเก่งกาจความสามารถความเร็วสูงการบำรุงรักษาต่ำ

ตลับลูกปืนร่องลึกมีข้อได้เปรียบที่สำคัญหลายประการ:

1. ความอเนกประสงค์ : ตลับลูกปืนเหล่านี้สามารถใช้ในแอพพลิเคชั่นที่หลากหลายรวมถึงระบบรับน้ำหนักทั้งแสงและระดับปานกลาง การออกแบบที่เรียบง่ายของพวกเขาทำให้พวกเขาปรับตัวได้สำหรับอุตสาหกรรมต่าง ๆ
2. ความสามารถความเร็วสูง : ตลับลูกปืนร่องลึกมีความสามารถในการหมุนความเร็วสูงด้วยแรงเสียดทานน้อยที่สุด สิ่งนี้ทำให้เหมาะสำหรับใช้ในมอเตอร์ไฟฟ้าและเครื่องจักรที่ทำงานด้วยความเร็วสูง
3. การบำรุงรักษาต่ำ : เนื่องจากการออกแบบที่ปิดผนึกหรือมีการป้องกันแบริ่งลูกร่องลึกต้องใช้การบำรุงรักษาน้อยที่สุดและอายุการใช้งานของพวกเขาสามารถใช้เวลานานเมื่อใช้อย่างถูกต้องในสภาวะที่เหมาะสม

E. ข้อเสีย: ความสามารถในการโหลดตามแนวแกนลดลงเมื่อเทียบกับตลับลูกปืนสัมผัสเชิงมุม

แม้จะมีข้อได้เปรียบ แต่แบริ่งลูกร่องลึกมีข้อ จำกัด :

1. ความสามารถในการโหลดตามแนวแกนต่ำ : ในขณะที่พวกเขาสามารถจัดการโหลดตามแนวแกนปานกลางความสามารถในการจัดการโหลดเหล่านี้น้อยกว่าตลับลูกปืนสัมผัสเชิงมุม ในการใช้งานที่มีการโหลดตามแนวแกนมีความสำคัญมากกว่าเช่นตลับลูกปืนแรงขับลูกปืนร่องลึกอาจไม่ใช่ตัวเลือกที่ดีที่สุด
2. จำกัด ในการใช้งานหนัก : พวกเขาไม่เหมาะสำหรับความสามารถในการรับน้ำหนักที่สูงมากเช่นในเครื่องจักรกลหนักซึ่งต้องใช้ตลับลูกปืนที่สามารถทนต่อความเครียดที่รุนแรงมากขึ้น

iii. ตลับลูกปืนลูกกลิ้งร่อง (ตลับลูกปืนลูกกลิ้งทรงกระบอก)

A. อธิบายการออกแบบและโครงสร้าง of Cylindrical Roller Bearings

ตลับลูกปืนลูกกลิ้งทรงกระบอกถูกออกแบบมาเพื่อบรรทุกโหลดรัศมีและสร้างขึ้นด้วยลูกกลิ้งทรงกระบอกที่วางอยู่ระหว่างสนามแข่งสองตัว (วงแหวนด้านในและด้านนอก) ซึ่งแตกต่างจากตลับลูกปืนลูกบอลซึ่งใช้ลูกบอลทรงกลมตลับลูกปืนลูกกลิ้งทรงกระบอกใช้ลูกกลิ้งที่สัมผัสกับสายแข่งโดยตรงกับสนามแข่งเพิ่มความสามารถในการรับน้ำหนักของแบริ่ง

ส่วนประกอบหลักของตลับลูกปืนลูกกลิ้งทรงกระบอกคือ:

1. การแข่งขันภายใน - วงแหวนด้านในซึ่งพอดีกับเพลา
2. การแข่งขันรอบนอก - วงแหวนด้านนอกซึ่งพอดีกับที่อยู่อาศัย
3. ลูกกลิ้ง : ลูกกลิ้งทรงกระบอกที่สัมผัสกับสนามแข่งและสามารถบรรทุกรัศมีที่หนักกว่าลูกบอลได้
4. กรงหรือตัวเว้นวรรค : ส่วนประกอบนี้แยกลูกกลิ้งออกเพื่อให้แน่ใจว่าพวกเขายังคงเว้นระยะเท่ากันและป้องกันการสัมผัสโดยตรงซึ่งอาจเพิ่มแรงเสียดทาน

โดยทั่วไปแล้วตลับลูกปืนลูกกลิ้งทรงกระบอกมักจะมีทั้งการออกแบบแถวเดียวและหลายแถวโดยการออกแบบแถวเดียวเป็นเรื่องที่พบได้บ่อยที่สุด ลูกกลิ้งอยู่ในแนวเดียวในแถวเดียว แต่การกำหนดค่าหลายแถวสามารถให้ความสามารถในการรับน้ำหนักเพิ่มเติมซึ่งมีประโยชน์ในการใช้งานหนัก

B. หารือเกี่ยวกับความสามารถในการโหลด (ส่วนใหญ่เป็นรัศมี)

ตลับลูกปืนลูกกลิ้งทรงกระบอกได้รับการออกแบบมาเพื่อรองรับเป็นหลัก โหลดรัศมี และความสามารถในการรับน้ำหนักของพวกเขาโดยทั่วไปจะสูงกว่าแบริ่งลูกเนื่องจากพื้นที่สัมผัสที่ใหญ่ขึ้นระหว่างลูกกลิ้งและสนามแข่ง ลักษณะสำคัญของความสามารถในการโหลดในตลับลูกปืนลูกกลิ้งทรงกระบอกคือ:

• ความสามารถในการโหลดรัศมี : ตลับลูกปืนลูกกลิ้งทรงกระบอกมี ความสามารถในการโหลดรัศมีที่สูงขึ้น เมื่อเทียบกับตลับลูกปืนร่องลึก สิ่งนี้ทำให้เหมาะสำหรับการใช้งานที่มีกองกำลังรัศมีสูงเช่นเครื่องจักรกลหนักกล่องเกียร์อุตสาหกรรมและเพลามอเตอร์

• ความสามารถในการโหลดตามแนวแกน : ตลับลูกปืนลูกกลิ้งทรงกระบอกมี lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

การเปรียบเทียบความสามารถในการโหลด (ตัวอย่าง)-

C. แอปพลิเคชันทั่วไป (กล่องเกียร์, เครื่องจักรหนัก)

แบริ่งลูกกลิ้งทรงกระบอกมักใช้ในแอปพลิเคชันที่ต้องการความสามารถในการโหลดรัศมีสูงเช่น::

• กล่องเกียร์ : ความสามารถในการโหลดรัศมีสูงทำให้ตลับลูกปืนลูกกลิ้งทรงกระบอกเหมาะสำหรับกล่องเกียร์โดยเฉพาะอย่างยิ่งในเครื่องจักรอุตสาหกรรมที่มีการส่งโหลดขนาดใหญ่ผ่านเกียร์
• เครื่องจักรกลหนัก : ในการใช้งานเช่นเครนอุปกรณ์ก่อสร้างและเครื่องจักรทำเหมืองตลับลูกปืนลูกกลิ้งทรงกระบอกถูกใช้เพื่อรองรับโหลดรัศมีขนาดใหญ่
• มอเตอร์ไฟฟ้า : ในขณะที่พวกเขามักจะไม่ใช้ในมอเตอร์ความเร็วสูงเนื่องจากข้อ จำกัด ความเร็ว แต่ตลับลูกปืนลูกกลิ้งทรงกระบอกถูกใช้ในมอเตอร์อุตสาหกรรมขนาดใหญ่ที่จัดการกับภาระงานหนัก
• โรงสีกลิ้ง : ตลับลูกปืนเหล่านี้พบได้ในแอพพลิเคชั่นเช่นโรงงานกลิ้งและอุปกรณ์แปรรูปหนักอื่น ๆ เนื่องจากความสามารถในการรับโหลดรัศมีหนัก

D. ข้อดี: ความสามารถในการโหลดรัศมีสูง

ตลับลูกปืนลูกกลิ้งทรงกระบอกมีข้อได้เปรียบที่สำคัญหลายประการ:

1. ความสามารถในการโหลดรัศมีสูง : ลูกกลิ้งทรงกระบอกของพวกเขาช่วยให้พวกเขารองรับโหลดรัศมีที่สูงกว่าแบริ่งลูกร่องลึกทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานหนัก
2. ประสิทธิภาพที่ดีในการปฏิบัติงานหนัก : เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับโหลดสูงและความเร็วปานกลางเช่นในเครื่องจักรอุตสาหกรรมและอุปกรณ์เครื่องจักรกลขนาดใหญ่
3. อเนกประสงค์ในการใช้งานอุตสาหกรรมหนัก : การออกแบบที่แข็งแกร่งของพวกเขาช่วยให้แบริ่งลูกกลิ้งทรงกระบอกสามารถใช้ในอุตสาหกรรมที่หลากหลายรวมถึงยานยนต์การก่อสร้างการขุดและการผลิตเหล็ก

E. ข้อเสีย: ความสามารถในการโหลดตามแนวแกนต่ำไม่เหมาะสำหรับความเร็วสูงเมื่อเทียบกับตลับลูกปืนลูกบอล

แม้จะมีความสามารถในการรับน้ำหนักที่แข็งแกร่ง แต่ตลับลูกปืนลูกกลิ้งทรงกระบอกก็มีข้อ จำกัด :

1. ความสามารถในการโหลดตามแนวแกนต่ำ : ในขณะที่พวกเขาสามารถรองรับโหลดตามแนวแกนบางอย่างความสามารถในการโหลดตามแนวแกนของพวกเขานั้นมี จำกัด เมื่อเทียบกับตลับลูกปืนสัมผัสเชิงมุม สิ่งนี้ทำให้พวกเขาไม่เหมาะสมสำหรับแอปพลิเคชันที่ต้องใช้การจัดการโหลดตามแนวแกนที่สำคัญ
2. ข้อ จำกัด ความเร็ว : ตลับลูกปืนลูกกลิ้งทรงกระบอกโดยทั่วไปไม่เหมาะสำหรับการใช้งานความเร็วสูงเนื่องจากลูกกลิ้งสร้างแรงเสียดทานมากขึ้นเมื่อเทียบกับตลับลูกปืนลูก แรงเสียดทานเพิ่มขึ้นด้วยความเร็วนำไปสู่การสร้างความร้อนและลดประสิทธิภาพด้วยความเร็วในการหมุนที่สูงขึ้น
3. กะทัดรัดน้อยกว่าตลับลูกปืน : เนื่องจากรูปทรงกระบอกของลูกกลิ้งตลับลูกปืนลูกกลิ้งทรงกระบอกมักจะมีขนาดใหญ่กว่าตลับลูกปืนลูกร่องลึก นี่อาจเป็นข้อ จำกัด ในแอปพลิเคชันที่มีพื้นที่ จำกัด

iv. ความแตกต่างที่สำคัญ

A. ประเภทการติดต่อ (จุดเทียบกับบรรทัด)

หนึ่งในความแตกต่างหลักระหว่างตลับลูกปืนลูกปืนร่องลึกและตลับลูกปืนลูกกลิ้งทรงกระบอกคือประเภทการติดต่อระหว่างองค์ประกอบกลิ้งและสนามแข่ง

• ตลับลูกปืนร่องลึก : การติดต่อระหว่างลูกบอลและสนามแข่งคือ จุดติดต่อ - ซึ่งหมายความว่ามีเพียงจุดเล็ก ๆ ของลูกบอลสัมผัสสนามแข่งในเวลาใดก็ตาม สิ่งนี้ส่งผลให้เกิดแรงเสียดทานที่ต่ำกว่า แต่ก็หมายความว่าโหลดจะกระจายไปทั่วพื้นที่ขนาดเล็กซึ่งสามารถจำกัดความสามารถในการโหลดของแบริ่งโดยเฉพาะอย่างยิ่งสำหรับโหลดรัศมีที่หนักกว่า

• ตลับลูกปืนลูกกลิ้งทรงกระบอก : ในทางตรงกันข้ามแบริ่งลูกกลิ้งทรงกระบอกใช้ ติดต่อสาย ระหว่างลูกกลิ้งทรงกระบอกและสนามแข่ง พื้นที่สัมผัสที่ใหญ่กว่านี้ช่วยให้แบริ่งสามารถจัดการโหลดรัศมีที่สูงกว่าตลับลูกปืนลูกบอลทำให้เหมาะสำหรับการใช้งานหนัก

B. ความสามารถในการโหลด (เรเดียลและแกน)

ความสามารถในการโหลดของแบริ่งทั้งสองนั้นแตกต่างกันอย่างมีนัยสำคัญเนื่องจากการออกแบบโครงสร้าง

• ความสามารถในการโหลดรัศมี :

  • ตลับลูกปืนร่องลึก : ความสามารถในการโหลดรัศมีปานกลาง ตลับลูกปืนเหล่านี้สามารถจัดการกับโหลดรัศมีได้อย่างมีประสิทธิภาพ แต่มี จำกัด เมื่อเทียบกับตลับลูกปืนลูกกลิ้งทรงกระบอก
  • ตลับลูกปืนลูกกลิ้งทรงกระบอก : ความสามารถในการโหลดรัศมีที่สูงมากเนื่องจากการสัมผัสกับสายระหว่างลูกกลิ้งและสนามแข่ง การออกแบบนี้ช่วยให้พวกเขามีโหลดรัศมีที่ใหญ่กว่ามาก

• ความสามารถในการโหลดตามแนวแกน :

  • ตลับลูกปืนร่องลึก : ความสามารถในการโหลดตามแนวแกนปานกลาง ตลับลูกปืนเหล่านี้สามารถจัดการทั้งโหลดรัศมีและแกนตามแนวแกน แต่มีข้อ จำกัด ในการจัดการโหลดตามแนวแกนเมื่อเทียบกับประเภทตลับลูกปืนพิเศษเช่นตลับลูกปืนสัมผัสเชิงมุม
  • ตลับลูกปืนลูกกลิ้งทรงกระบอก : ความสามารถในการโหลดตามแนวแกนต่ำ ในขณะที่ตลับลูกปืนเหล่านี้สามารถรองรับการโหลดตามแนวแกนบางส่วนความแรงหลักของพวกเขาอยู่ในการจัดการโหลดรัศมีทำให้ไม่เหมาะสมสำหรับการใช้งานที่เกี่ยวข้องกับการโหลดตามแนวแกนที่สำคัญ

การเปรียบเทียบความสามารถในการโหลด (ตัวอย่าง)-

C. ข้อ จำกัด ความเร็ว

ความสามารถความเร็วเป็นอีกหนึ่งความแตกต่างที่สำคัญระหว่างสองประเภทแบริ่ง:

• ตลับลูกปืนร่องลึก : ตลับลูกปืนเหล่านี้ออกแบบมาสำหรับแอพพลิเคชั่นความเร็วสูง เนื่องจากการสัมผัสจุดระหว่างลูกและสนามแข่งมีแรงเสียดทานน้อยกว่าทำให้สามารถหมุนได้ราบรื่นขึ้นและความเร็วที่เร็วขึ้น สิ่งนี้ทำให้เหมาะสำหรับการใช้งานเช่นมอเตอร์ไฟฟ้าซึ่งมีความเร็วสูงเป็นเรื่องธรรมดา

• ตลับลูกปืนลูกกลิ้งทรงกระบอก : ในขณะที่ตลับลูกปืนลูกกลิ้งทรงกระบอกสามารถจัดการกับโหลดหนักได้ แต่โดยทั่วไปแล้ว ไม่เหมาะสำหรับแอปพลิเคชันความเร็วสูง - การสัมผัสสายระหว่างลูกกลิ้งและสนามแข่งส่งผลให้เกิดแรงเสียดทานมากขึ้นเมื่อเทียบกับตลับลูกปืนซึ่งเพิ่มการสร้างความร้อนและจำกัดความสามารถของความเร็ว โดยทั่วไปแล้วตลับลูกปืนเหล่านี้จะใช้ในแอปพลิเคชันความเร็วต่ำถึงปานกลางซึ่งโหลดรัศมีหนักจะแพร่หลายมากขึ้น

D. แอปพลิเคชัน

การใช้งานหลักของตลับลูกปืนลูกปืนร่องลึกและตลับลูกปืนลูกกลิ้งทรงกระบอกก็แตกต่างกันเนื่องจากความสามารถในการโหลดและลักษณะความเร็วตามลำดับ:

• ตลับลูกปืนร่องลึก :

  • ใช้กันทั่วไปใน ความเร็วสูง แอพพลิเคชั่นเช่นมอเตอร์ไฟฟ้าปั๊มพัดลมและส่วนประกอบยานยนต์
  • เหมาะสำหรับเครื่องจักรทั่วไปและเครื่องมือที่มีความแม่นยำซึ่งมีการโหลดตามแนวแกนเรเดียลและปานกลาง

• ตลับลูกปืนลูกกลิ้งทรงกระบอก :

  • ที่ต้องการใน แอปพลิเคชันที่ใช้งานหนัก เช่นกล่องเกียร์อุตสาหกรรมมอเตอร์ขนาดใหญ่กังหันลมและเครื่องจักรก่อสร้าง
  • โดยทั่วไปใช้ในระบบที่เกี่ยวข้อง โหลดรัศมีสูง แต่ความเร็วที่ต่ำกว่าเช่นโรงงานกลิ้งเครื่องบดและเครื่องจักรขนาดใหญ่ในอุตสาหกรรมการขุดและเหล็กกล้า

สรุปแอปพลิเคชัน:

V. เมื่อใดควรใช้

A. สถานการณ์ที่ชื่นชอบตลับลูกปืนร่องลึก

ตลับลูกปืนลูกปืนลึกเป็นประเภทแบริ่งที่หลากหลายและใช้กันอย่างแพร่หลายเหมาะสำหรับการใช้งานที่หลากหลาย นี่คือสถานการณ์ที่ตลับลูกปืนร่องลึกจะเป็นตัวเลือกที่ต้องการ:

1. แอปพลิเคชันความเร็วสูง : หากแอปพลิเคชันต้องการการหมุนความเร็วสูงตลับลูกปืนร่องลึกเป็นตัวเลือกที่เหมาะเนื่องจากแรงเสียดทานต่ำและความสามารถในการทำงานด้วยความเร็วที่สูงขึ้นด้วยการสร้างความร้อนน้อยลง ตัวอย่างทั่วไป ได้แก่ :

   • มอเตอร์ไฟฟ้า
   • แฟน ๆ
   • เครื่องมือไฟฟ้า

2. โหลดแสงในระดับปานกลางและการโหลดตามแนวแกน : ในแอปพลิเคชันที่มีทั้งโหลดตามแนวแกนและระดับปานกลางมีลูกปืนลูกปืนร่องลึกเก่งเพราะสามารถรองรับการโหลดทั้งสองประเภทพร้อมกัน ตัวอย่างบางส่วน ได้แก่ :

   • เครื่องสูบน้ำ (แรงเหวี่ยง)
   • ระบบสายพานลำเลียง
   • ส่วนประกอบยานยนต์ (เช่นเครื่องกำเนิดไฟฟ้ากระแสสลับฮับล้อ)

3. การบำรุงรักษาต่ำ Applications : เมื่อการบำรุงรักษาต่ำเป็นข้อกำหนดที่สำคัญแบริ่งลูกร่องลึกเป็นตัวเลือกที่ดีเนื่องจากการออกแบบที่ปิดผนึกหรือป้องกันซึ่งช่วยปกป้องพวกเขาจากสิ่งสกปรกฝุ่นและความชื้น สิ่งนี้ทำให้พวกเขาเหมาะสำหรับ:

   • เครื่องใช้ในครัวเรือน (เช่นเครื่องซักผ้าตู้เย็น)
   • ระบบ HVAC
   • อุปกรณ์อุตสาหกรรม ด้วยความต้องการการบำรุงรักษาน้อยที่สุด

4. แอปพลิเคชันขนาดกะทัดรัด : หากพื้นที่ถูก จำกัด ตลับลูกปืนลูกปืนร่องลึกเป็นตัวเลือกที่ดีเนื่องจากการออกแบบที่ค่อนข้างเล็กและกะทัดรัด แอปพลิเคชันอาจรวมถึง:

   • มอเตอร์ขนาดเล็ก
   • หุ่นยนต์
   • เครื่องจักรขนาดกะทัดรัดและเครื่องมือวัด

B. สถานการณ์ที่ชื่นชอบตลับลูกปืนลูกกลิ้งทรงกระบอก

แบริ่งลูกกลิ้งทรงกระบอกเป็นที่ต้องการในสถานการณ์ที่มีการโหลดรัศมีหนัก แต่ความเร็วไม่ได้เป็นปัญหาหลัก นี่คือสถานการณ์ทั่วไปที่ตลับลูกปืนลูกกลิ้งทรงกระบอกเก่ง:

1. โหลดรัศมีหนัก Applications : เมื่อแอปพลิเคชันต้องการแบริ่งที่สามารถทนต่อโหลดรัศมีสูงได้ตลับลูกปืนลูกกลิ้งทรงกระบอกเป็นตัวเลือกที่ดีที่สุดเนื่องจากความสามารถในการโหลดที่สูงขึ้น ตัวอย่างทั่วไป ได้แก่ :

   • กล่องเกียร์อุตสาหกรรม (เช่นในโรงงานหรือการขุด)
   • เครื่องจักรก่อสร้าง (เช่นเครนรถขุด)
   • ลูกกลิ้ง and conveyor systems ในอุตสาหกรรมหนัก

2. ต่ำถึงปานกลาง Speed Applications : ตลับลูกปืนลูกกลิ้งทรงกระบอกเหมาะสำหรับการใช้งานที่มีความเร็วต่ำถึงปานกลางซึ่งสามารถใช้ความสามารถในการโหลดรัศมีสูงได้อย่างเต็มที่โดยไม่มีข้อ จำกัด ของการทำงานความเร็วสูง ตัวอย่าง ได้แก่ :

   • กังหันลม
   • มอเตอร์หนัก
   • แฟนอุตสาหกรรมขนาดใหญ่

3. สถานการณ์โหลดช็อตสูง : ตลับลูกปืนลูกกลิ้งทรงกระบอกนั้นเหมาะสำหรับการใช้งานที่มีแบริ่งอยู่ภายใต้แรงกระแทกหรือแรงกระแทกสูง การออกแบบที่แข็งแกร่งของพวกเขาช่วยให้พวกเขาสามารถดูดซับแรงดังกล่าวได้ดีกว่าตลับลูกปืนร่องลึก ตัวอย่างบางส่วน ได้แก่ :

   • อุปกรณ์ขุด
   • เครื่องจักรแปรรูปโลหะ
   • ระบบรถไฟและการขนส่ง

4. เครื่องจักรกลหนัก in Harsh Environments : เมื่อสภาพการทำงานเกี่ยวข้องกับการปนเปื้อนระดับสูงสิ่งสกปรกหรือฝุ่นแบริ่งลูกกลิ้งทรงกระบอก (โดยเฉพาะอย่างยิ่งประเภทที่ปิดผนึก) ใช้ในเครื่องจักรกลหนักและการตั้งค่าอุตสาหกรรม เหล่านี้รวมถึง:

   • โรงสีเหล็ก
   • รถขุด
   • อุปกรณ์บด

การเปรียบเทียบสถานการณ์อย่างรวดเร็ว:

VI. ความแตกต่างที่สำคัญและแอปพลิเคชัน

A. สรุปความแตกต่างที่สำคัญและแอปพลิเคชัน

หากต้องการสรุปให้สรุปความแตกต่างที่สำคัญระหว่างกันอย่างรวดเร็ว ตลับลูกปืนร่องลึก และ ตลับลูกปืนลูกกลิ้งทรงกระบอก :

• การออกแบบและประเภทติดต่อ :

  • ตลับลูกปืนร่องลึก ใช้การสัมผัสจุดระหว่างลูกบอลและสนามแข่งซึ่งส่งผลให้เกิดแรงเสียดทานลดลงและความสามารถในการทำงานด้วยความเร็วสูง แต่มีความสามารถในการโหลดปานกลาง
  • ตลับลูกปืนลูกกลิ้งทรงกระบอก ใช้การสัมผัสสายระหว่างลูกกลิ้งทรงกระบอกและสนามแข่งทำให้พวกเขาสามารถรองรับโหลดรัศมีที่สูงขึ้นได้ แต่จำกัดความสามารถของความเร็วและการจัดการโหลดตามแนวแกน

• ความสามารถในการโหลด :

  • ตลับลูกปืนร่องลึก จัดการทั้งโหลดรัศมีและแกนตามแนวแกน แต่เหมาะสำหรับการโหลดปานกลางและแอปพลิเคชันความเร็วสูง
  • ตลับลูกปืนลูกกลิ้งทรงกระบอก เก่งในการจัดการ โหลดรัศมีสูง แต่ไม่ได้ออกแบบมาสำหรับโหลดตามแนวแกนที่สำคัญหรือการหมุนความเร็วสูง

• ความเร็วและการบำรุงรักษา :

  • ตลับลูกปืนร่องลึก เหมาะอย่างยิ่งสำหรับการใช้งานความเร็วสูงการบำรุงรักษาต่ำทำให้เหมาะสำหรับมอเตอร์ไฟฟ้าแฟน ๆ และเครื่องใช้ในครัวเรือน
  • ตลับลูกปืนลูกกลิ้งทรงกระบอก เหมาะกว่าสำหรับการใช้งานหนักและหนักต่ำถึงปานกลางซึ่งความสามารถในการโหลดรัศมีเป็นสิ่งสำคัญเช่นในกระปุกเกียร์อุตสาหกรรมเครื่องจักรขุดและมอเตอร์ขนาดใหญ่

B. เน้นความสำคัญของการเลือกแบริ่งที่เหมาะสมเพื่อประสิทธิภาพที่ดีที่สุด

การเลือกประเภทแบริ่งที่ถูกต้องเป็นสิ่งสำคัญสำหรับการสร้างความมั่นใจว่าประสิทธิภาพที่ดีที่สุดอายุยืนและความน่าเชื่อถือของเครื่องจักรหรืออุปกรณ์ การใช้แบริ่งที่ไม่ถูกต้องในแอปพลิเคชันที่กำหนดอาจนำไปสู่ปัญหาต่าง ๆ รวมถึงการสึกหรอก่อนวัยอันควรความล้มเหลวและการดำเนินการที่ไม่มีประสิทธิภาพซึ่งในที่สุดอาจนำไปสู่การซ่อมแซมและการหยุดทำงานที่มีราคาแพง

ตัวอย่างเช่นการใช้ ตลับลูกปืนร่องลึก ในเครื่องจักรอุตสาหกรรมหนักที่มีการโหลดรัศมีสูงเป็นที่แพร่หลายจะส่งผลให้เกิดการโอเวอร์โหลดความร้อนที่มากเกินไปและความล้มเหลวก่อนวัยอันควร ในทางกลับกันการใช้ ตลับลูกปืนลูกกลิ้งทรงกระบอก ในแอพพลิเคชั่นความเร็วสูงจะ จำกัด ประสิทธิภาพเนื่องจากตลับลูกปืนเหล่านี้ไม่ได้ออกแบบมาเพื่อจัดการกับความเร็วที่ลูกปืนสามารถทำงานได้

เพื่อหลีกเลี่ยงปัญหาเหล่านี้จำเป็นต้อง:

• พิจารณาข้อกำหนดการโหลด (แนวรัศมีกับแกน)
• บัญชีสำหรับความเร็วในการใช้งาน และ the potential need for high-speed operation.
• ประเมินสภาพแวดล้อม ซึ่งแบริ่งจะทำงาน (เช่นอุณหภูมิการปนเปื้อน ฯลฯ )
• ปัจจัยในความต้องการการบำรุงรักษา และ bearing durability for long-term use.
